Pixtronix社のMEMSディスプレイ特許

MEMSディスプレイは、シャープが共同で取り組んだPixtronix社（米Qualcomm社の100％出資子会社）の特許を調べてみた。

公開公報３５件中に登録特許2件があった。
独自のＭＥＭＳデバイスとその製造方法の特許があるようです。

登録特許2件

公報番号　　　　　　　発明の名称　　　　　　　　　　　　　　　　　　　　　　　　出願人

1 特許4669520 　ディスプレイ装置およびその製造方法 　　　　　　　　ピクストロニクス，インコーポレイテッド
2 特許4616890 　ディスプレイを作動させるための方法および装置 　ピクストロニクス，インコーポレイテッド

【特許番号】特許第４６１６８９０号
(24)【登録日】平成２２年１０月２９日
(45)【発行日】平成２３年１月１９日
(54)【発明の名称】ディスプレイを作動させるための方法および装置
(21)【出願番号】特願２００７−５５６４３１
(86)(22)【出願日】２００６．２．２３
(73)【特許権者】ピクストロニクス，インコーポレイテッド

--------------------------------------------------------------------------------

(57)【特許請求の範囲】
【請求項１】
アクチュエータと変調器とを備えるディスプレイ装置であって、
 前記アクチュエータは、
 第１のコンプライアント電極と、
 第２のコンプライアント電極と、
を含み、
 前記第２のコンプライアント電極は、前記第１のコンプライアント電極に隣接して配置され、前記第１および第２のコンプライアント電極の間に印加される電圧に応じて、前記第１および第２のコンプライアント電極を相互に引き寄せ、
 前記変調器は、前記ディスプレイ装置上で画像を形成するために前記アクチュエータに結合される、
ディスプレイ装置。

Pixtronix社のMEMSディスプレイ

前回紹介したPixtronix社のMEMSディスプレイについて、調べてみた。

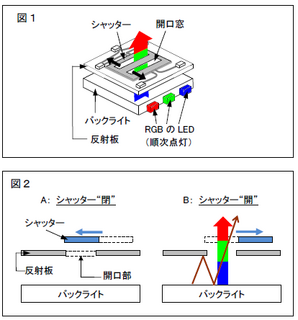

下図の構造で、ＭＥＭＳシャッター裏側にＲＧＢそれぞれのＬＥＤを配置し、順次点灯させ、カラー表示するシステムであった。
つまり、赤ＬＥＤが点灯中にＭＥＭＳシャッターは、動き開口窓から出射される光の量を調節し、諧調量を決め、同様に、緑、青で同様の制御をして、カラー画像を表示する模様。



シャープのIGZOを利用したMEMSディスプレイは、これと何がどう違うのか知りたくなりました。

シャープ、IGZOを利用したMEMSディスプレイ

 「CEATEC 2013」レポートが価格.ｃｏｍでレポートされた。
http://magazine.kakaku.com/mag/kaden/id=1356/
この中の、IGZOを利用したMEMSディスプレイをテーマとして取り上げることにしました。
Pixtronix社（米Qualcomm社の100％出資子会社）との共同で取り組んだようで、従来液晶を比べて消費電力が低くできるという。

この初めてのシステムがどのような技術なのか、この後調べてみることにします。
